Instalación
y Sujección del detector
El Detector de Gas puede ser sujetado a la superficie de la pared
o a una caja
eléctrica universal de 60 mm. El detector está compuesto
por una caja y un

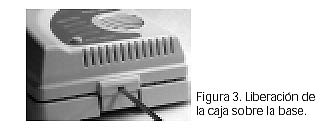

soporte de sujeción a la pared. El soporte se libera de la
caja con la ayuda de
un destornillador ejerciendo presión sobre la pestaña
inferior hacia abajo hasta
que la caja queda libre. La caja puede girar con libertad para acceder
a los
terminales de conexión. (Ver Figura 3).
![](images/dgm200/03.jpg)

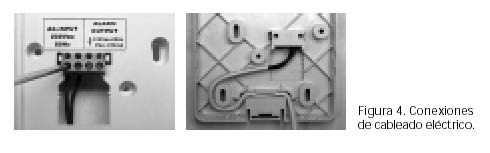

El detector debe ser conectado directamente y de forma permanente
a la red
eléctrica de 230V conectando el cable de red en el borne
de conexión situado
en el soporte, en los 2 polos del lado izquierdo del conector marcados
como
AC-INPUT 230V (Ver Figura 4), dejando los 2 restantes
marcados como ALARM
OUTPUT para la conexión de una válvula de corte
a 230V.
En caso de utilizar una caja universal empotrada en la pared siga
los siguientes
pasos:
1.- Coloque el soporte sobre la caja de empotrar con la pestaña
en la parte
inferior.
2.- Introduzca el cable de red de la caja empotrada a través
de la ventana
central por la parte trasera del soporte.
3.- Conecte el cable de red al borne de conexión. Para facilitar
la operación,
el borne puede extraerse del soporte liberando las pestañas
laterales con
la ayuda de un destornillador.
4.- Atornille el soporte a la caja de empotrar mediante 2 tornillos.
![](images/dgm200/04.jpg)
Si el detector va instalado sobre la pared siga
los siguientes pasos:
1.- Conecte el cable de alimentación suministrado en el borne
de conexión.
(Ver Figura 4)
2.- Coloque el soporte en una zona lisa de la
pared con la pestaña en la parte
inferior. Asegure que tiene suficiente longitud de cable desde el
soporte
a la base de enchufe antes de fijarlo a la pared.
3.- Una vez seleccionada su ubicación realice 3 agujeros de
Ø 5mm en las
posiciones de los tornillos.
4.- Introduzca los tacos en los agujeros y atornille el soporte a
la pared
utilizando los tacos y tornillos de la bolsa accesorio.

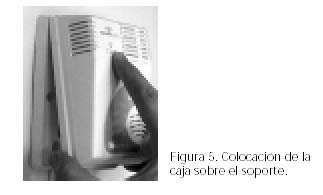

Una vez que el soporte está sujeto a la pared coloque la caja
del detector en
la misma posición de origen. Primeramente inserte los ganchos
superiores de
la caja sobre el soporte y gire suavemente hacia la posición
vertical hasta que
la pestaña inferior quede encajada en el soporte, teniendo
cuidado de la correcta
conexión de los contactos traseros de la caja en el borne de
conexión (Ver
Figura 5).
|
